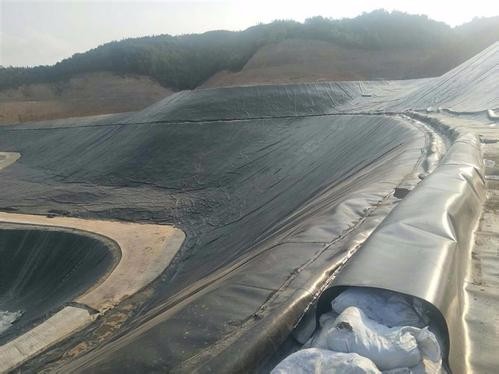

|
土工膜焊接質(zhì)量檢驗(yàn)的兩種方法土工膜焊接質(zhì)量檢驗(yàn)的兩種方法 土工膜焊接質(zhì)量檢驗(yàn)，是土工膜施工中極為關(guān)鍵的一個(gè)環(huán)節(jié)。隨著施工的進(jìn)展，要求及時(shí)檢查土工膜與膜焊接質(zhì)量，每道焊縫完成后，隨即進(jìn)行質(zhì)量檢查。對(duì)焊縫百分之百進(jìn)行檢驗(yàn)。其目的在于確保土工膜的施工質(zhì)量。那么，土工膜焊接質(zhì)量檢驗(yàn)有什么方法呢？今天小編為您講解一下。
2.非破壞性檢測(cè)：A.充氣檢漏：此法僅適用于熱楔焊縫質(zhì)量的檢驗(yàn)。檢測(cè)儀器為充氣檢測(cè)儀。當(dāng)焊接完全冷卻后，將欲測(cè)焊縫氣道兩端熱熔封堵，將充氣檢測(cè)儀的針頭插入氣道內(nèi)并充以壓縮空氣，壓縮空氣壓力0.2Mpa時(shí)充氣氣道應(yīng)鼓起，但不得開裂。將充氣壓力降至0.05Mpa，并保壓5min以上，可判斷該焊縫焊接質(zhì)量為合格。
B.抽氣試驗(yàn)：此法不僅對(duì)焊縫，而且對(duì)土工膜平面上任何疑點(diǎn)處均適用。抽氣試驗(yàn)儀器為真空檢漏儀。真空檢漏的原理很簡(jiǎn)單，即在土工膜的焊縫處，或土工膜面上有滲漏點(diǎn)，將該處先涂以肥皂水，將真空檢漏儀蓋在其上，開啟真空泵，透明罩內(nèi)形成負(fù)壓，漏點(diǎn)處將有肥皂泡產(chǎn)生，這可由透明罩外觀察到。若觀察不到肥皂泡，則說明該處并無滲漏點(diǎn)。采用此法時(shí)，有兩點(diǎn)需要說明，一是透明罩內(nèi)邊緣產(chǎn)生肥皂泡，不能說明土工膜有滲漏點(diǎn)。二是當(dāng)透明罩騎在擠壓焊接的焊接縫上時(shí)，焊包處必須用泥子抹成緩慢過濾的坡，才可以保證泡沫橡膠密封的可靠性。采用真空漏檢時(shí)，一般真空度為160-533.3Mpa,須要保壓觀察時(shí)，一般壓力為200-240Mpa,保壓30s即可。 好啦，今天小編就為您介紹到這里啦，我們下期再見。 |
