施工中復(fù)合土工膜缺點的修補

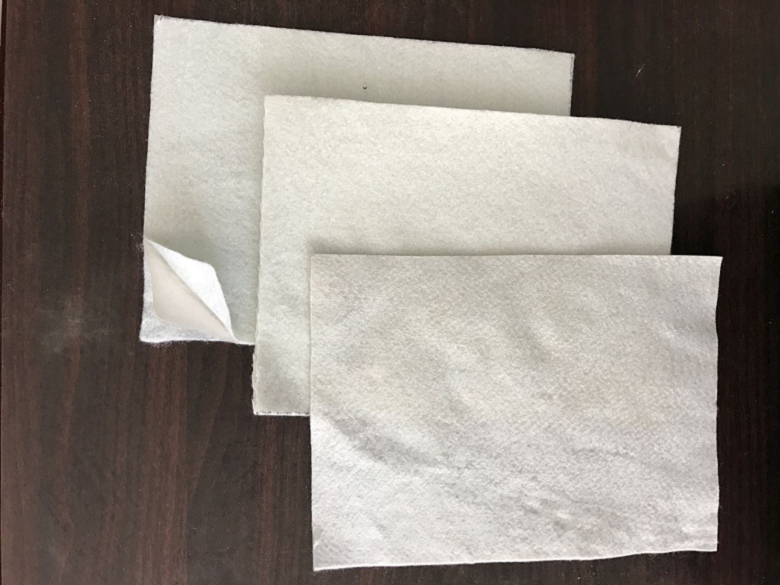

復(fù)合土工膜是用聚乙烯或聚氯乙烯的增*改性,壓延成膜與滌綸針刺土工布熱合而成,具有抗拉、抗頂破、抗撕*度高,延伸性能好,變 形模量大,耐老化,防滲性能好,使用期長等特色。復(fù)合土工膜因為具有上述特色,在途徑防滲處理中推行選用,取得了杰出的經(jīng)濟(jì)效益和社會效益。

1.復(fù)合土工膜補修的辦法：

a.點焊：對資料上小于5㎜的孔洞及局部焊縫的修補完善，可用揉捏熔焊機(jī)進(jìn)行點焊。

b.加蓋：對不行厚度或不行嚴(yán)密的擠出焊縫，可用揉捏熔焊機(jī)補焊一層。

c.補�。簩Υ蟮目锥础⒋唐铺帯⒛っ鎳�(yán)峻損傷處、取樣處、十字縫交叉處以及其它各種因素形成的殘缺部位，均可用加蓋補丁辦法來 修補。補丁尺度：十字縫處為切角的方形300×300㎜，或D=300㎜。其他狀況，一般邊長不小于200㎜，補丁邊距缺點處不小于80㎜。

2.復(fù)合土工膜修補處的查驗：修補使命的操作，只能是在高級工指導(dǎo)下進(jìn)行；修補后要對成品抽樣做檢漏試驗。

3.在復(fù)合土工膜施工中對焊接查驗切除樣件部位、鋪焊后發(fā)現(xiàn)的資料破損與缺點、焊接缺點以及查驗時發(fā)現(xiàn)的不合格部位等，均應(yīng)進(jìn) 行修補。

4.施工后復(fù)合土工膜修補的程序是：對*發(fā)現(xiàn)的缺點部位用特制的白筆標(biāo)注，并加編號記入作業(yè)日記，避免修補時漏掉；修補處的 編號規(guī)則為B1，B2，B3……接連擺放；修補計劃應(yīng)通過隊長的*；修補后應(yīng)抽樣（10%~20%）做檢漏試驗（負(fù)壓法或電火花法）。
